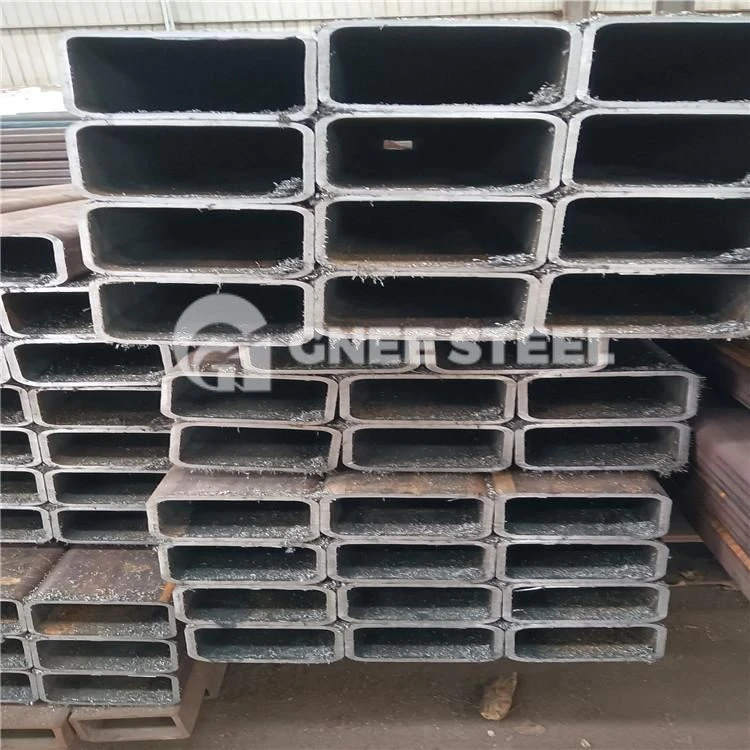

EN 10219 S235JRH مستطیل مربع نلیاں

EN 10219 S235JRH پائپ بنیادی طور پر ساختی کھوکھلی حصوں سے مراد ہے جو غیر اللوائے یا باریک اناج کے اسٹیل سے تیار ہوتے ہیں۔

انکوائری بھیجنے

چیٹ اب

EN 10219 S235JRH مستطیل پائپ سپلائر-GNEE

S235JRH مستطیل دھاتی نلیاں کی تفصیل

EN 10219 تفصیلات کو دو حصوں میں تقسیم کیا گیا ہے۔ حصہ 1 en 10219 پائپوں کے لیے تکنیکی ترسیل کے حالات کا احاطہ کرتا ہے۔ حصہ 2 اس کے طول و عرض، رواداری، اور اس کی سیکشنل خصوصیات کو بیان کرتا ہے۔ اس معیار کے مطابق تیار کردہ سرد ساختہ ویلڈیڈ ڈھانچے مربع، گول یا مستطیل شکلوں میں دستیاب ہیں۔

معیاری:BS EN 10219 - نان الائے اور فائن گرین اسٹیلز کے کولڈ فارمڈ ویلڈڈ سٹرکچرل ہولو سیکشن
گریڈ:S235JRH
SHS (اسکوائر ہولو سیکشنز) سائز:20*20mm-400*400mm
دیوار کی موٹائی:0.5 ملی میٹر - 25 ملی میٹر
لمبائی:6000-14000 ملی میٹر
قسم:سیملیس/ ویلڈیڈ/ ERW
جہتی رواداری:موٹائی : (تمام سائز +/- 10%)
پیکنگ:بنڈلوں میں، اینٹی کورروشن ہیٹ پرزرویشن، وارنش کوٹنگ، سروں کو بیولڈ یا مربع کٹ کیا جا سکتا ہے، اینڈ کیپڈ سرٹیفیکیشن اور سپلیمنٹری ٹیسٹ، فنشنگ اور شناختی نشان
سطح کی حفاظت:سیاہ (خود رنگ کا بغیر کوٹڈ)، وارنش/آئل کوٹنگ، پری جستی، گرم ڈِپ جستی

S235JRH کولڈ فارمڈ اسکوائر ہولو سیکشن کیمیکل کمپوزیشن

سٹیل گریڈ	موٹائی (ملی میٹر)	C	سی	ملین	P	S	N	سی ای وی
S235JRH	6 سے کم یا اس کے برابر ｔ 16 سے کم یا اس کے برابر	0 سے کم یا اس کے برابر۔17	-	1.40 سے کم یا اس کے برابر	0.040 سے کم یا اس کے برابر	0.040 سے کم یا اس کے برابر	0 سے کم یا اس کے برابر۔009	0 سے کم یا اس کے برابر۔37
	16							0 سے کم یا اس کے برابر۔39
	40	0 سے کم یا اس کے برابر۔20						0 سے کم یا اس کے برابر۔41
	65<>							0 سے کم یا اس کے برابر۔44

EN 10219 کولڈ فارمڈ S235JRH سٹرکچرل اسکوائر ہولو سیکشن مکینیکل پراپرٹیز

سٹیل گریڈ	موٹائی (ملی میٹر)	پیداوار کی طاقت (N/mm²)	تناؤ کی طاقت (N/mm²)	لمبا ہونا (%)	ٹیسٹ درجہ حرارت (ڈگری)	اثر کی قدر (J)
S235JRH	6 اس سے کم یا اس کے برابر t سے کم یا اس کے برابر 16	235 اس سے کم یا اس کے برابر	360–510	26 اس سے کم یا اس کے برابر	20	27 اس سے کم یا اس کے برابر
	16	225 اس سے کم یا اس کے برابر		26 اس سے کم یا اس کے برابر
	40	215 اس سے کم یا اس کے برابر		25 اس سے کم یا اس کے برابر
	63	215 اس سے کم یا اس کے برابر		24 اس سے کم یا اس کے برابر

EN 10219 کاربن اسٹیل پائپ کی تفصیلات کا شیڈول

معیاری نمبر	EN 10219
قطر کے باہر	21۔{1}}.2 ملی میٹر
دیوار کی موٹائی	1۔{1}}.27 ملی میٹر
مربع طول و عرض کی حد	25×25 - 300×300 ملی میٹر
مستطیل مدھم رینج	40×20 - 400×200 ملی میٹر
لمبائی	6000 – 12 000/18 000 ملی میٹر
گریڈ	S235JRH

S235JRH EN 10219 اسکوائر ہولو سیکشن ڈائمینشن چارٹ

HxB (ملی میٹر)		Wt (ملی میٹر)	ایر	کلوگرام/میٹر	L (میٹر)
20 x 20	x	2.0	4.0	1.12	7.5
60 x 60	x	3.0	6.0	5.32	7.5
		4.0	8.0	6.97
		5.0	10.0	8.56
		6.0	12.0	10.09	6.0
70 x 70	x	3.0	6.0	6.26	7.5
		3.5	7.0	7.25
		5.0	10.0	10.12
75 x 75	x	3.0	6.0	6.73	7.5
80 x 80	x	3.0	6.0	7.19	7.5
		3.5	7.0	8.34
		4.0	8.0	9.46
		5.0	10.0	11.68
		6.0	12.0	13.82
		8.0*	20.0	17.93	12.0
25 x 25	x	2.0	4.0	1.43	7.5
		2.5	5.0	1.75
		3.0	6.0	2.05
30 x 30	x	2.0	4.0	1.74	7.5
		2.5	5.0	2.14
		3.0	6.0	2.52
40 x 40	x	2.0	4.0	2.37	7.5
		2.5	5.0	2.92
		3.0	6.0	3.46
		4.0	8.0	4.48
50 x 50	x	2.0	4.0	2.99	7.5
		2.5	5.0	3.70
		3.0	6.0	4.39
		4.0	8.0	5.73
		5.0	10.0	7.01
90 x 90	x	3.5	7.0	9.43	7.5
		5.0	10.0	13.23	7.5
		6.0*	15.0	15.69	12.0
100 x 100	x	3.0	6.0	9.06	7.5
		4.0	8.0	11.96
		5.0	10.0	14.79
		6.0	12.0	17.56
		8.0*	20.0	22.92	12.0
		10.0*	30.0	27.90	12.0
120 x 120	x	5.0	10.0	17.90	7.5
150 x 150	x	5.0	10.0	22.57	7.5
150 x 150	x	6.0	12.0	26.90	7.5
